圆锥破碎机

圆锥破碎机

应用范围: 机制砂、砂石料场、混凝土制砂、干粉砂浆、电厂脱硫等

适用物料: 鹅卵石、河卵石、花岗岩、玄武岩、青石、石灰石

产品品牌: 秦星机械

设备产地: 河南郑州

立即咨询设备
24小时免费服务热线

13838391568

圆锥破碎机介绍

圆锥破碎机简称圆锥破,广泛应用于砂石料场、混凝土制砂、干粉砂浆、建筑垃圾、机制砂、电厂脱硫等行业中,用于破碎中等和中等以上硬度(350兆帕以下)的各种矿石和岩石,如方解石、石灰石、花岗岩、河卵石、白云石、青石、玻璃、水泥熟料、铁矿石等。

圆锥式破碎机性能特点

高性能破碎腔型与高破碎频率的结合,使得圆锥式破碎机处理能力大大提高,又由于采用了层压破碎原理,故破碎产品多为立方结构,极大程度上减少了针片状物料。圆锥式破碎机结构简单,便于操作,维护,排料口调整方便快捷,检修时省时省力,特别是衬板易于快速更换,减少了停机时间。

在不可破异物通过破碎腔或因某种原因机器超载时,圆锥破碎机弹簧保险系统实现保险,圆锥破碎机排矿石增大。异物从圆锥破碎机破碎腔排出,如异物卡在排矿口使用清腔系统,使排矿继续增大,使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下,排矿口自动复位,圆锥破碎机恢复正常工作。圆锥破碎机系列破碎机分粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机三种,可根据用户不同需求选购。

圆锥破碎机结构组成

    1、由于有保险装置,大大减少了停机时间。

  2、机体为铸钢结构,在重载部位设置有加强筋。

  3、含调整器,可快速调整破碎出料粒度的大小。

  4、更高的产能,更好的质量。

  5、内部结构密封性能好,可有效的保护设备免受粉尘及其他小颗粒的侵害。

  6、使用寿命较长,适用性强。

  7、具有完整的润滑系统,当有温度过高或有流速过慢时将自动关闭。

  8、提供弹簧式保护装置。

  9、本机结构紧凑,生产效率高,采用碗形轴承具有较高的精度储备,并采用集中稀油润滑系统,当需要调整排料口大小时可启动液压站通过推动缸进行调整,当不能破碎物料进入破碎腔时,弹簧安全装置能保护设备不受破坏。

  10、本机采用润滑脂密封方式,可避免因操作不当引起水油混合的现象,当密封件磨损,由于弹簧的作用,可自动补偿,仍然使密封件附合,继续起到密封功能,当密封件磨损约为1/4-1/3原厚度时,就必须调换密封件。

圆锥破碎机工作原理

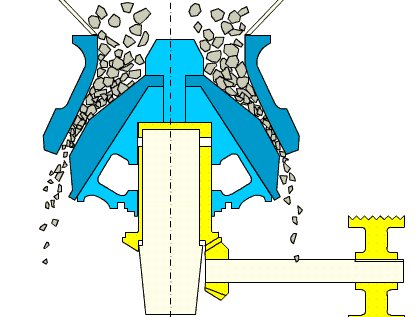

圆锥式破碎机工作原理

圆锥式破碎机工作时,电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使圆锥破碎壁时而靠近,时而离开固装在调整套上的扎臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。

圆锥破碎机技术参数

规格型号破碎锥大端直径
(mm)
较大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t)外形尺寸(长×宽×高)
(mm)
Φ600PYB6006006512-25408P   3052234×1370×1675
PYD600353-1312-235.52234×1370×1675
Φ900PYB90090011515-5050-908P   5511.22692×1640×2350
PYZ900605-2020-6511.22692×1640×2350
PYD900503-1315-5011.32692×1640×2350
Φ1200PYB1200120014520-50110-1688P   11024.72790×1878×2844
PYZ12001008-2542-135252790×1878×2844
PYD1200503-1518-10525.32790×1878×2844
Φ1750PYB1750175021525-50180-3608P   16050.33910×2894×3809
PYZ175018510-3080-21050.33910×2894×3809
PYD1750855-1360-18050.23910×2894×3809
Φ2200PYB2200220030030-60420-7008P   280-260804622×3302×4470
PYZ220023010-30130-410804622×3302×4470
PYD22001005-1580-20081.44622×3302×4470
